북한도 현대건축에서 사용되는 빌딩정보모델링(BIM)의 발전등급(LOD)을 활용하고 있는 것으로 보인다.

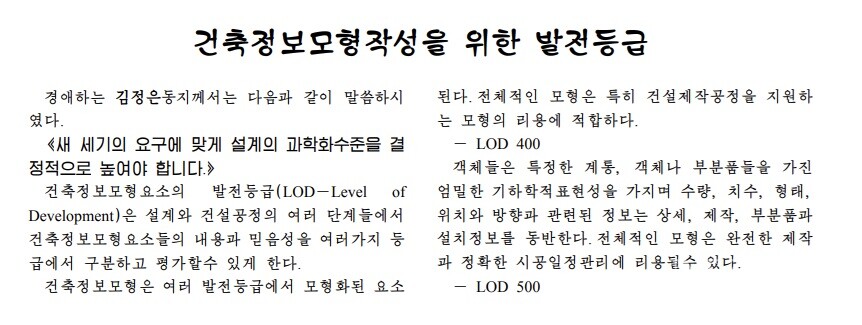

대북 소식통에 따르면 조선건축가동맹 중앙위원회는 평양 공업출판사가 제작하는 자신들의 기관지 ‘조선건축 2024년 3호’에서 건축정보모형작성을 위한 발전등급을 소개했다.

조선건축은 “건축정보모형요소의 발전등급(LOD, Level of Development)은 설계와 건설공정의 여러 단계들에서 건축정보모형요소들의 내용과 믿음성을 여러 등급에서 구분하고 평가할 수 있게 한다”고 설명했다.

건축 분야에서는 3차원(3D) 가상공간으로 건축물을 모형화 하는 빌딩정보모델링(BIM, Building Information Modeling)이 활용되고 있다. 북한은 BIM을 건축정보모형으로 표기하는 것으로 보인다. LOD는 BIM의 발전등급을 나누는 분류이다.

조선건축은 건축정보모형이 여러 발전등급에서 모형화 된 요소들을 포함해 구성되며 건축정보모형요소의 발전등급은 크게 6개의 등급으로 분류하고 있다고 소개했다.

우선 LOD 100은 객체들이 기호나 일반적인 묘사를 이용한 기하학적 표현성을 가진다는 것이다. 전체적인 모형은 건축물의 방안설계와 해빛침 및 초기에너지 해석에 이용될 수 있다고 전했다.

또 LOD 200은 객체들이 일반적인 계통, 객체 혹은 부분품들을 이용한 기하학적 표현성을 가지며 수량, 치수, 형태, 위치와 방향과 관련한 대략적인 정보가 반영된다고 소개했다. 전체적인 모형은 일반적인 능력분석과 계산들에 이용될 수 있다는 것이다.

조선건축은 LOD 300에서는 객체들이 특정한 계통, 객체나 부분품들을 가진 정밀한 기하학적 표현성을 가지며 여기서 수량, 치수, 형태, 위치와 방향과 관련한 정보가 반영된다고 설명했다. 전체적인 모형은 모든 요소와 계통에 관한 엄밀한 해석과 모의들에 이용될 수 있으며 특히 조절과 충돌검사와 같은 협동과 관련한 과제수행에 이용할 수 있다는 것이다.

또 LOD 350은 객체들이 특정한 계통, 객체나 부분품들을 가진 정밀한 기하학적 표현성을 가지며 수량, 치수, 형태, 위치, 방향과 다른 건물계통과의 경계 정보들이 반영된다고 전했다. 전체적인 모형은 특히 건설제작공정을 지원하는 모형의 이용에 적합하다는 것이다.

LOD 400은 객체들이 특정한 계통, 객체나 부분품들을 가진 엄밀한 기하학적 표현성을 가지며 수량, 치수, 형태, 위치와 방향과 관련된 정보는 상세, 제작, 부분품과 설치정보를 동반한다고 한다. 전체적인 모형은 완전한 제작과 정확한 시공일정관리에 이용될 수 있다고 한다.

LOD 500은 객체들이 실제 제작되거나 건설된 건물의 엄밀한 치수, 형태, 위치, 수량을 반영하며 이러한 모형 요소들은 건물의 유지관리와 보수에 필요한 모든 기술적인 정보를 가지고 있다고 조선건축은 설명했다. 전체적인 모형은 건물의 준공 후 유지보수 및 관리단계에서 이용된다는 것이다.

조선건축은 건축정보모형요소에서 매개의 발전등급이 앞선 모든 발전등급들의 요구를 포함하며 모형은 해당한 모든 요구들이 만족될 때 보다 높은 등급으로 발전한다고 설명했다. 또 모형의 발전등급에 대한 평가는 모형요소들의 발전등급평가를 독립적으로 진행한데 기초해 가장 낮게 적용한 등급으로 총적평가를 진행한다는 것이다. 현재 건축정보모형의 작성과 이용에서는 발전등급 외에도 상세등급(LOD―Level of Detail) 개념도 이용되고 있다고 소개했다.

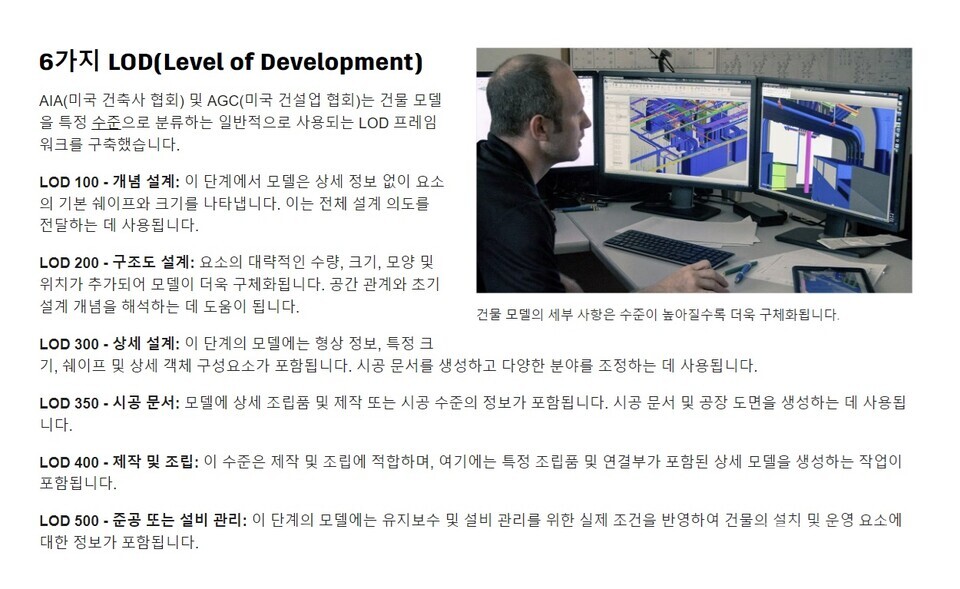

북한 조선건축이 소개한 LOD를 국내외 LOD 자료와 비교해 보면 등급 분류가 일치하는 것으로 보인다. 조선건축가동맹 중앙위원회가 국제적인 LOD를 받아들인 것이다.

북한이 건축가들이 보는 전문잡지인 조선건축에 BIM LOD를 소개한 것은 건축 부문의 IT 기술 활용을 독려하기 위한 조치로 해석된다.
